光学镜头测试的高低温湿热试验箱

第一部分：光学镜头怎么做高低温湿热试验

光学镜头的高低温湿热试验旨在模拟其在储存、运输及使用过程中可能遇到的极端环境条件，以检验其光学性能、机械稳定性和材料耐久性。试验的核心在于验证镜头是否会因温度、湿度的变化而产生 “雾、霜、霉、胶合面开裂、镀膜脱落、镜片炸裂、像质劣化” 等问题。

以下是标准的试验流程和关键注意事项：

1. 试验前的准备

• 样品状态确认： 记录镜头的初始状态，包括外观（有无划痕、污点）、光学性能（MTF、焦距、畸变等）和机械性能（调焦环、光圈环是否顺滑）。

• 试验方案制定： 依据产品规格书或相关标准（如国标GB/T、军标GJB、ISO 9022等）设定具体的温湿度曲线、循环次数及驻留时间。

• 设备检查： 确保勤卓高低温湿热试验箱运行正常，箱内洁净，无污染物。

2. 试验步骤（典型流程）

一个完整的试验通常包含多个循环，以下是一个典型的严酷等级试验示例：

• 步骤一：低温存储试验

• 目的： 检验材料在低温下的脆化、收缩及润滑脂凝固情况。

• 操作： 将镜头（通常不包装）放入试验箱，以规定速率（如1℃/min）降至-40℃或-55℃，并保持规定时间（如4小时以上）。

• 观察重点： 镜筒是否变形开裂？镜片胶合面有无应力裂纹？调焦机构是否卡死？

• 步骤二：高温存储试验

• 目的： 检验材料老化、润滑脂挥发、挥发物凝结（起雾）及镀膜稳定性。

• 操作： 以规定速率升温至+70℃或+85℃，并保持规定时间（如4小时以上）。

• 观察重点： 镜筒有无软化变形？镜片内部或表面是否有“雾气”（挥发物凝结）？镀膜有无起泡、龟裂？

• 步骤三：湿热循环试验（交变湿热）

• 目的： 这是最关键的试验，主要考核镜头的防霉、防雾、防腐蚀能力和材料吸湿后的性能变化。

• 操作：

• 观察重点： 镜片表面或内部是否长霉、起雾？ 金属部件是否锈蚀？镜片镀膜和胶合层是否因反复膨胀收缩而脱落或开裂？

1. 升温至+55℃或+60℃，湿度95%RH，保持一段时间。高温高湿使水汽侵入镜头内部。

2. 然后降至+25℃，湿度仍保持高湿。温度下降可能导致内部水汽饱和凝结，形成“结露”或“结雾”。

3. 再进一步降至-10℃，此时内部凝结水可能结冰。

4. 如此循环多次（如10个循环）。

• 步骤四：温度冲击试验

• 目的： 检验镜头对极端温度快速变化的耐受能力，对胶合镜片和不同材料结合处是严峻考验。

• 操作： 在高温箱（如+85℃）和低温箱（如-40℃）之间快速转换，转换时间小于1分钟，并在每个极端温度下驻留足够时间。

• 观察重点： 镜片是否炸裂？胶合面是否脱胶？

3. 试验后的检测与评估

试验结束后，镜头需在标准大气条件下恢复至少24小时，然后进行全面的检测：

• 外观检查： 在强光下检查所有光学表面，看有无霉、雾、腐蚀、镀膜损伤、开裂。

• 光学性能测试： 重新测量MTF、焦距、畸变、透过率等，与试验前数据对比，看性能衰减是否在允许范围内。

• 机械功能测试： 检查调焦、变焦、光圈等功能是否正常。

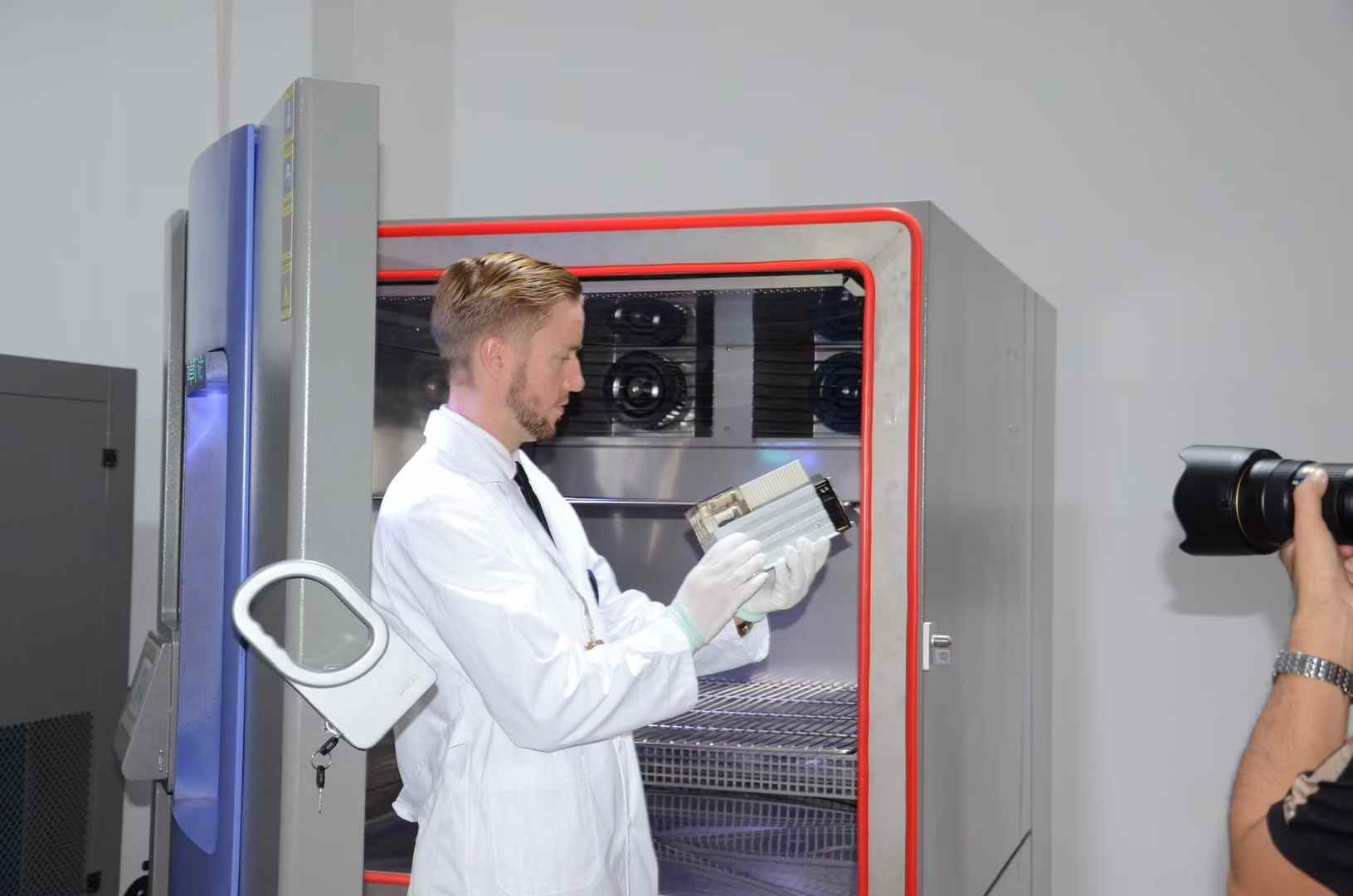

第二部分：勤卓高低温湿热试验箱用于光学行业的技术优势

光学镜头的试验对设备的精度、稳定性和洁净度要求极高。勤卓作为环境试验设备领域的知名品牌，其产品在光学行业应用中具有以下几大突出优势：

1. 卓越的温度均匀性与控制精度

• 优势体现： 箱内温度均匀性可控制在±0.5℃以内，波动度±0.1℃。这对于测试高精度光学镜头至关重要，能确保镜头各部分处于同一严酷等级的温度下，避免因局部温差导致测试结果不准或产生额外应力。

• 行业价值： 保证测试数据的可靠性和重复性，为产品设计和质量改进提供精准依据。

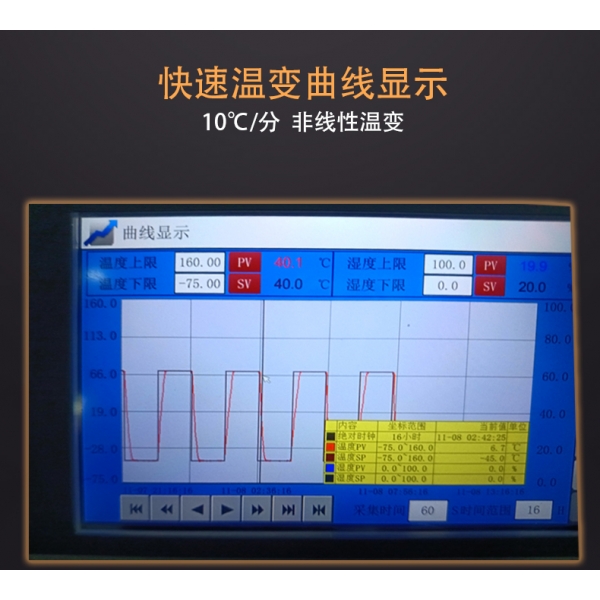

2. 精准的湿度控制与快速变化能力

• 优势体现： 采用先进的湿度传感和控制系统，湿度偏差可控制在±2%RH以内。并能实现快速的温湿度交变，精确模拟严酷的冷凝、结露环境。

• 行业价值： 能有效激发和暴露镜头的防雾、防霉缺陷，是检验镜头密封性和材料耐候性的关键。

3. 极高的箱体洁净度与防污染设计

• 优势体现： 这是光学行业应用的核心优势。

• 内胆材质： 采用高品质SUS304#不锈钢，表面光滑、耐腐蚀、无挥发，确保试验过程中不会污染镜头表面。

• 密封设计： 优异的箱体密封，不仅保温和保湿，更能防止外部污染物进入。

• 空气循环： 高效过滤系统，保证箱内空气的洁净。

• 行业价值： 避免在试验过程中对昂贵的光学镜头造成二次污染或损伤，测试结果纯粹由产品自身质量决定。

4. 先进的制冷与风道系统

• 优势体现： 采用名牌压缩机和优化的制冷回路，能实现快速的升降温速率（如-70℃至+150℃），满足温度冲击试验的需求。独特的风道设计，使气流柔和均匀，避免强风直接吹拂样品，造成局部过冷或过热。

• 行业价值： 既能满足严酷的测试标准，又能保护精密镜头在试验中免受不必要的机械应力。

5. 人性化操作与数据追溯性

• 优势体现： 配备大尺寸触摸屏和用户友好的控制器，可编程复杂的温湿度曲线。支持数据实时记录和U盘导出，形成完整的测试报告。

• 行业价值： 便于操作和监控，满足光学行业对质量追溯的严格要求，为产品认证和客户审核提供有力证据。

6. 可靠的安全保护措施

• 优势体现： 具备多重安全保护，如独立超温保护、漏电保护、过载保护、风机过热保护等。

• 行业价值： 确保长时间无人值守的试验安全，保护价值不菲的试验样品和设备本身。

总结

对于光学镜头而言，高低温湿热试验是其质量保证体系中不可或缺的一环。选择像勤卓这样技术领先的高低温湿热试验箱，意味着您选择了：

• 数据的精准可靠

• 测试过程的洁净安全

• 对苛刻标准的完美符合

• 最终产品品质的坚实保障

通过科学的试验方法和先进的试验设备，光学企业可以有效提升产品的环境适应性，赢得高端市场和客户的信任。
