二次元影像仪的常见故障和解决方法

2022-01-12 15:06:40

二次元影像仪的常见故障和解决方法

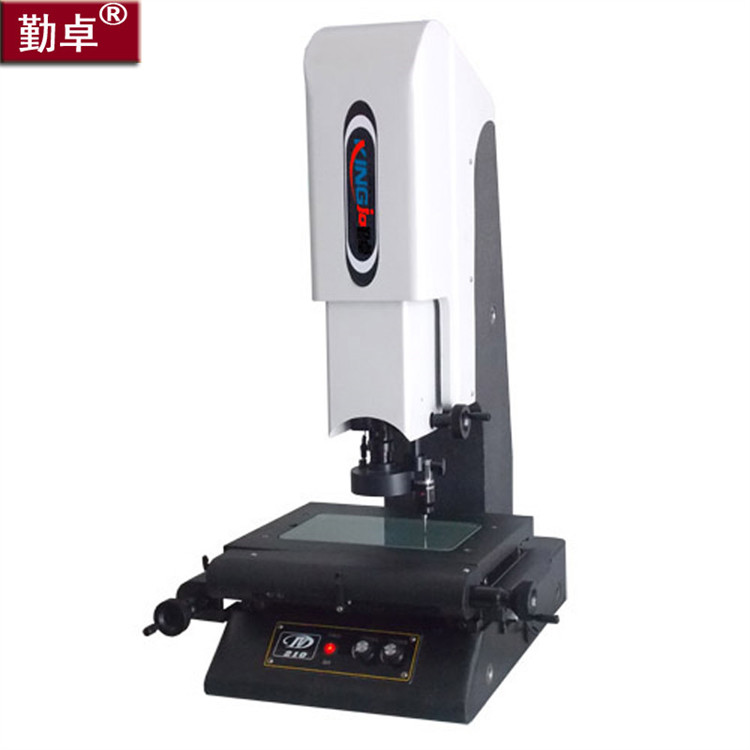

       二次元影像仪是建立在CCD数位影像的基础上,依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的。计算机在安装上控制与图形测量软件后,变成了具有软件灵魂的测量大脑,是整个设备的主体。



       二次元影像仪的几个常见故障分析:



一、精度故障



包括a.x.y轴精度不准、两坐标测量精度差、角度示值误差大、不同平面测量误差大等。应对此类故障,要注意校正和调整。



二、Z轴无法调焦



1、可能是固定螺丝锁住,只需将立柱上的固定螺丝松开即可。

2、马达驱动器坏,就需要维修。



三、投影屏故障。



1、旋转有声响时,可清理端面上的杂质(如锈渍),换新定位轴承等。旋转时磨擦力大,可松开锁紧螺丝,或换磨擦转。旋转时不均匀时,可换新度盘座、磨擦轮、磨擦轮轴等。

2、投影屏旋转不计数时,可扭紧角度磨擦机械,焊接好信号线,接好接插等。



四、投影成像故障



成像模糊、成像有暗区、影像有黑斑、成像对比光线暗等,可以进行清洗。对灯丝进行调节或更换,如果灯泡电源电压过低,则加装总电源稳压器。



五、影像区域没有影像,呈灰色



1、可能是视频捕捉卡没插好,正常关闭计算机和仪器,拔下电源插头,然后打开主机箱,取下视频捕捉卡,并重新插一遍,确认插好后再启动计算机。如果换了插槽则要重新安装驱动程序。

2、是视频捕捉卡驱动程序未安装好,按说明书中的安装驱动程序的方法重装视频卡驱动程序

3、是视频捕捉卡参数设置不正确,鼠标点击菜单影像—>影像视频设置…或者在影像显示区点鼠标右键,在弹出的菜单中选择影像视频设置,弹出影像设置对话框。设置正确的亮度、对比度等参数。
