三箱式冷热冲击试验箱三层贮藏室的工作原理

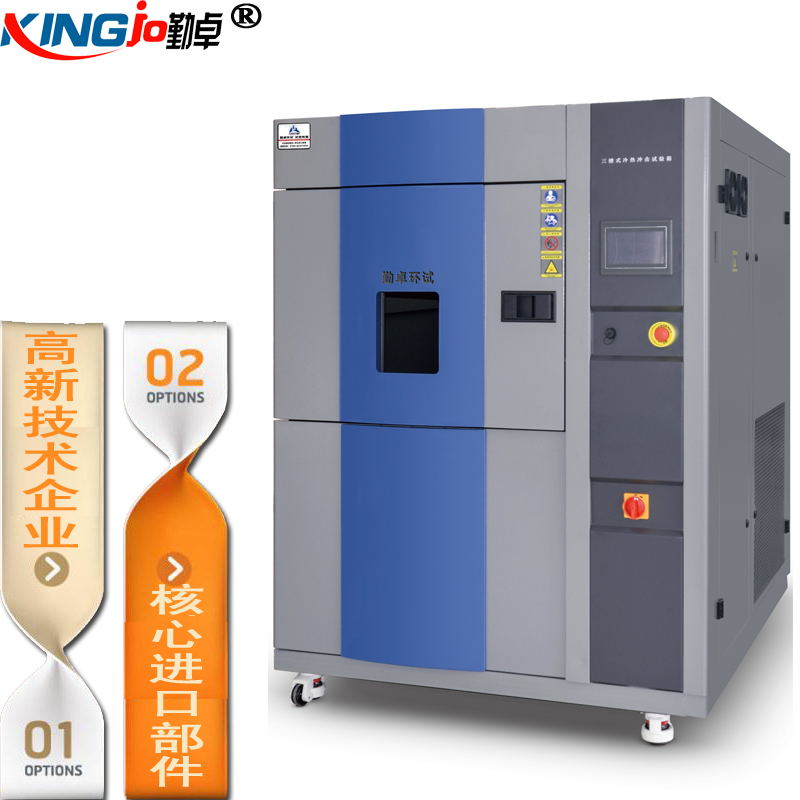

        三箱式冷热冲击试验箱分成上、中、下三个区，各自为试验区，高温区，超低温区。采用与众不同断桥隔热窗构造及储热蓄冷实际效果，实验时待测物彻底静止不动，运用热冷风路转换方法，冲击试验时全自动开启分层与超低温区的电动风阀进而做到高温与超低温的冲击试验。

三层贮藏室分别工作原理：

   高温贮藏室：中间控制板从温度传感器元器件检验及时数据信号，与设置温度数据信号开展较为，获得较为数据信号，由仪表盘PID时序逻辑电路輸出数据信号操纵中间继电器的通断或关闭的時间占比调整电加热器功率尺寸，进而做到全自动温度控制的目地。

   超低温贮藏室：箱里温度情况由风管中的电加热器、空调蒸发器及其离心风机的运行状态决策。历经空调膨胀阀节流阀排出的冷媒进到工作中房间内空调蒸发器后，消化吸收工作中房间内发热量并汽化，使个人工作室溫度减少;汽化后的介质被制冷压缩机吸进并转化成高溫、髙压汽体进到冷却器中被冷疑成液體，再经过筛检程序，最终根据空调膨胀阀节流阀后，再次又进到工作中房间内空调蒸发器中吸热反应并汽化随后再被制冷压缩机吸进缩小。这般往复式循坏工作中，使个人工作室温度降至设定的溫度规定。

   试验室：由三箱式冷热冲击试验箱仪表盘自动控制系统高低温试验阀门，在超低温或高溫贮藏室中间转换，各自与高温箱或超低温箱产生闭路气体呼吸系统，快速做到实验的总体目标温度。
