【专业分享】电池充电器环境可靠性测试方案（依托恒温恒湿试验箱实操讲解）
前言
电池充电器长期面临温差、潮湿、昼夜温湿度交替等环境影响，容易出现绝缘下降、元器件老化、外壳变形、充电功能异常等失效问题。恒温恒湿试验箱是充电器气候可靠性验证的核心设备，可以模拟存储、工作状态下各类温湿度工况。下文结合勤卓恒温恒湿试验箱操作流程、主流国标，完整讲解充电器整套环境测试方法，适用于锂电充电器、电动车充电器、便携数码充电器研发与质检。
适用参考标准：GB/T 2423.1、GB/T 2423.2、GB/T 2423.3、GB/T 2423.4、GB 4943.1、GB/T 36944。
一、测试前期准备工作
1. 试验设备与辅助仪器

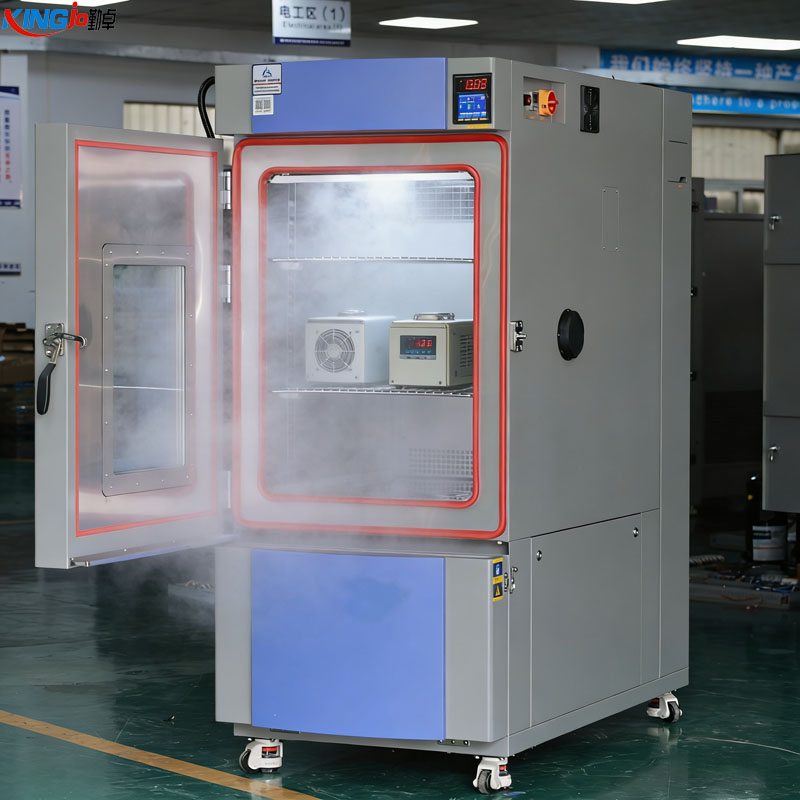

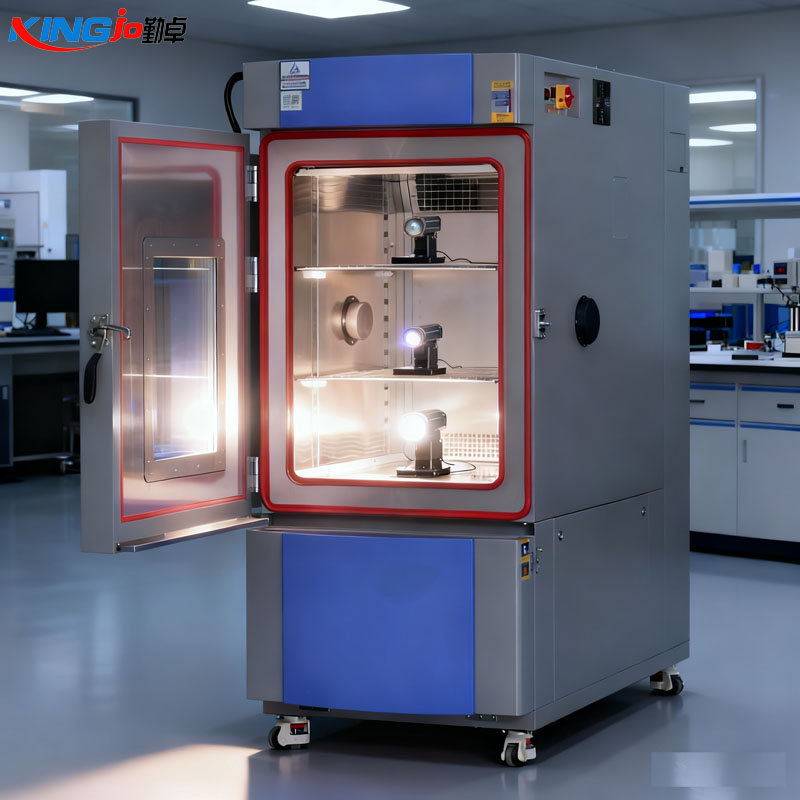

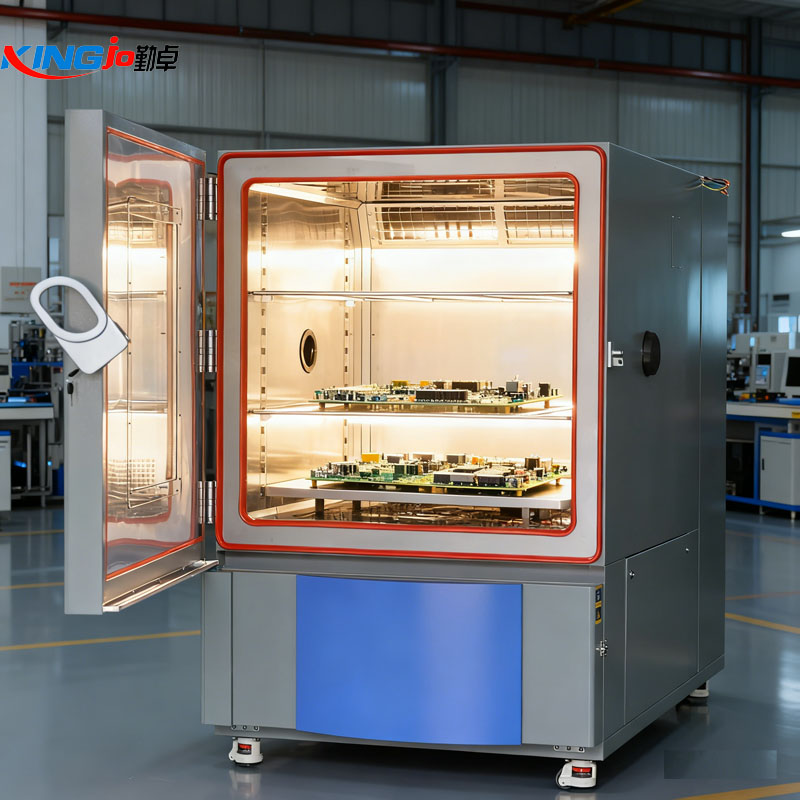

核心设备：勤卓可程式恒温恒湿试验箱（支持程式编辑、温湿度连续记录，温度区间常规 - 40℃～85℃，湿度 10%～98% RH）
配套仪器：交流电源、电子负载（模拟电池）、耐压测试仪、绝缘电阻表、功率分析仪、数据记录仪。
2. 试验箱开机前置检查（勤卓恒温恒湿试验箱通用规范）
箱体摆放：远离墙体 50cm 以上，通风顺畅；确认接地线牢固；
供水系统：水箱加注蒸馏水 / 去离子水，禁止自来水；检查湿球纱布安装到位；
腔体清理：内部无积水、粉尘；密封条完好，保障密闭性；
样品摆放规范：
①充电器去除外包装，分散放置；总体积不超过箱体容积 1/3；
②充电器四周预留风道间隙，不得堵塞循环出风口；
③需要带电运行测试时，电源线、负载连接线使用耐高温导线，箱体引线孔做好密封，防止温湿度外泄。
3. 样品初始检测（所有项目测试前必做）
①外观检查：外壳有无裂纹、变形、引脚锈蚀；
②电气性能：空载电压、满载输出电流、转换效率；
③安全测试：500V DC 绝缘电阻、电气强度（高压耐压）；
④记录全部基线数据，方便试验结束后对比判定失效。
二、依托恒温恒湿试验箱开展四大核心可靠性测试项目
勤卓恒温恒湿试验箱拥有定值运行、程式循环两种模式：恒定湿热、高低温存储选用【定值模式】；温湿度交变循环选用【程式模式】，可一次性编辑整套升降温、变湿度流程自动运行。
项目 1：高温存储 / 高温工作试验
测试目的：模拟夏季户外、密闭车厢高温环境，验证电解电容、PCB、塑胶外壳耐高温老化能力。
方案 A：高温存储（不通电静置）
1.试验箱参数设定：70℃，湿度 50% RH，持续 24h/48h；
2.操作流程：样品入箱→关闭箱门，启动定值模式；试验全程不通电；
3.结束流程：不直接开门，等待箱内温度降至 40℃以下，取出样品在常温环境恢复 2h；
4.判定标准：外壳无软化、变色、鼓包；充电功能正常，绝缘性能不衰减。
方案 B：高温带载工作测试（严苛等级，模拟持续充电场景）
1.参数：55℃，60% RH，持续 16h；充电器接通电源，连接电子负载满载运行；
2.使用试验箱数据记录功能，持续监控箱内温湿度；
3.重点观察：充电器是否保护停机、异常发烫、输出漂移。
项目 2：低温存储 / 低温启动试验
测试目的：模拟北方冬季低温环境，验证电容低温特性、电源启动能力。
1.恒温恒湿试验箱设置：-20℃，30% RH，静置 24h；
2.测试流程：样品低温静置完成，箱内低温环境下直接上电，测试低温启动是否正常；
3.恢复检测：常温回温后复测输出参数，无输出不稳、啸叫等异常即为合格。
4.操作提醒：低温阶段尽量不设置高湿度，避免箱体内部大面积结霜，损伤恒温恒湿试验箱制冷系统。
项目 3：恒定湿热试验（充电器最常用湿热可靠性项目 GB/T2423.3）
测试目的：长期高湿环境考核绝缘性能、防腐蚀能力，排查密封缺陷、PCB 吸湿漏电风险。
通用行业标准条件
1.常规民用充电器：40℃，93% RH±3% RH，48h；
2.户外电动车充电器：40℃，93% RH，96h；
3.高端工业充电器：55℃，90% RH，48h。
完整操作步骤
1.样品摆放完成，关闭箱门，在勤卓恒温恒湿试验箱触摸屏设定定值温湿度；
2.区分两种试验方式：
3.湿热存储：充电器断电静置；
4.湿热运行：充电器带负载持续工作（加速激发潜在缺陷）；
5.试验完成后不要立刻开盖，先缓慢降低湿度，取出样品在标准环境（25℃，50% RH）恢复 1～2 小时；
6.重点检测项目：立刻测试绝缘电阻与耐压；禁止等待样品完全风干再测，避免凝露失效现象被掩盖；
7.失效判定：不得出现耐压击穿、绝缘电阻大幅下降、金属端子腐蚀、内部短路。
项目 4：温湿度交变湿热试验（循环湿热 GB/T2423.4）
测试目的：模拟昼夜交替、早晚温差，环境反复凝露 - 干燥，考核产品耐凝露能力，恒定湿热无法替代。
使用勤卓恒温恒湿试验箱【可程式】功能，编辑自动循环程序，推荐 24h 标准单循环：
阶段 1：25℃、95% RH → 2h 升温至 55℃、95% RH（升温速率≤1℃/min），保持 6h；
阶段 2：8h 缓慢降温至 25℃，全程维持湿度＞85% RH（降温过程产生凝露）；
阶段 3：25℃、95% RH 保持 8h；
一套程序循环 2～5 次。
测试结束恢复后检查：PCB 有无凝露造成的漏电、元件引脚腐蚀、灌封胶开裂。
三、通用试验箱运行重要注意事项
1.试验运行过程中，尽量避免开启箱门；温湿度剧烈波动不仅影响数据准确性，还会加重设备负荷；
2.高湿长期试验后，使用勤卓恒温恒湿试验箱干燥程序，烘干腔体，防止箱内滋生霉菌、传感器腐蚀；
3.若需要引线外接负载，引线孔做好密封，防止外界空气进入造成湿度难以达标；
4.定期检查湿球纱布、加湿水路，长期高湿测试容易出现水垢，造成湿度控制不稳定；
5.超温、缺水报警触发时，第一时间停止测试，排查故障后再继续试验。
四、充电器可靠性测试结果通用判定准则
1.所有温湿度试验完成，样品同时满足以下条件判定合格：
2..外观：无外壳变形、开裂、脱胶、金属部件明显腐蚀；
3.功能：充电启停、保护功能（过压、过流、充满自停）全部正常，输出参数偏差在规格范围内；
4.电气安全：绝缘电阻、介电强度耐压测试达到出厂标准；
5.内部拆解（抽样）：PCB 无腐蚀、元器件引脚无氧化、焊点无脱焊。
五、测试方案选型参考（快速选型）
1.消费类手机 / 小型锂电充电器：优先做 高低温存储 + 48h 恒定湿热；
2.电动自行车充电器（户外使用）：增加交变湿热、高温带载运行；
3.工业级储能充电器：加长湿热时长，搭配多轮温湿度循环测试。
